五大联赛揭幕战/曼联 乌龙球/篮球直播360/2026世界杯在哪

　　【摘要】 目前投運(yùn)核電廠采用的幾乎全部都是熱中子反應(yīng)堆，其共同的缺點(diǎn)一是天然鈾的有效利用率還不到百分之一，二是如果采用開式燃料循環(huán)，則其大量乏燃料元件的放射性要等十幾萬年之后才能衰減到鈾礦天然本底放射性水平。只有在快中子反應(yīng)堆中才能使全部鈾-238在吸收一個(gè)中子后逐漸地轉(zhuǎn)化為可裂變的钚-239，使極長放射性半衰期的次錒系元素用作核燃料或被嬗變。因此，快中子堆是現(xiàn)代核能體系不可或缺的重要組成部分。在本文中對(duì)鈉冷增殖快堆與自然安全鉛冷快堆做了全面分析比較，其結(jié)果表明，鈉冷增殖快堆雖然是各國最初起步的研究堆型，但由于液態(tài)金屬鈉遇空氣迅速自燃、遇水立刻發(fā)生劇烈的放熱化學(xué)反應(yīng)等的自然性能，致使60年來所積累的400多堆年的運(yùn)行經(jīng)驗(yàn)都是以負(fù)面為主，除一兩個(gè)鈉冷快堆之外，都因達(dá)不到穩(wěn)定運(yùn)行狀態(tài)而提前關(guān)閉。對(duì)鈉冷的這些技術(shù)困難至今也未能找到根本的解決辦法，而且大功率鈉冷增殖快堆停堆后的自然循環(huán)能力不足以載出堆芯余熱，因而在遇到停電、停泵等這種并不十分罕見的事故時(shí)必然發(fā)生堆芯熔毀，并伴隨有正反應(yīng)性引入機(jī)制，如造成功率飛升，則并不是在堆芯下端設(shè)置燃料熔融物收集裝置就能解決的；而BREST鉛冷快堆則是最具發(fā)展?jié)摿εc現(xiàn)實(shí)性的堆型，它是一種自然安全的快中子堆，選擇了化學(xué)性能穩(wěn)定和具有良好相容性的材料體系，采用氮化物燃料芯塊，以液鉛做載熱劑，利用這一組合使堆芯的內(nèi)增殖比達(dá)到了略大于1的數(shù)值，自然排除了堆芯功率飛升及失冷的可能，并在核電站場(chǎng)地內(nèi)設(shè)置干式化學(xué)后處理的閉合燃料循環(huán)系統(tǒng)設(shè)備。BREST鉛冷快堆和采用具有完全非能動(dòng)安全冷卻系統(tǒng)的壓水堆核電站是現(xiàn)代核能體系的最佳組合，構(gòu)成一個(gè)完整統(tǒng)一的核燃料循環(huán)體系，能夠全面滿足對(duì)現(xiàn)代核能提出的包括確定性核安全、無時(shí)限的核燃料供應(yīng)保障、放射性廢物減量化及保持自然界的輻射平衡、防止核武擴(kuò)散、具有經(jīng)濟(jì)競(jìng)爭能力等的各項(xiàng)要求，并立足于成熟技術(shù)，在近期內(nèi)即可為建設(shè)我國現(xiàn)代能源體系作出實(shí)際貢獻(xiàn)。

　　關(guān)鍵詞：核能  自然安全  鈉冷快堆  鉛冷快堆  現(xiàn)代核能體系  能源保障  環(huán)保。

Abstract
　　Almost all reactors in present nuclear power stations are thermal nutron reactors,thy have their common shortcomings,that is the first,natural uranium effective utilization ratio is only less than one procent, and the second,burying large quantities of radioactive spent fuel for more than a handred of thounsands years in the case of using open fuel cycle.All U-238 gradually converted into fissionable Pu-239 after nutron absobtion,long-lived radioactive MA can be used as a fuel or be transmutated,all these processes can be accomplished only in fast nutron reactors,so FR is an indispensable important component in modern nuclear power system. The SFR and LFR are compared comprehensively in the paper and the result shows that LFR BREST is provided with the most development potential and reality,it is a naturally safe FR with nitride fuel and lead coolant ,(usiong this combination have achived CBR little more than one),and a special onsite closed fuel cycle.The optimum combination ,consisted of LFR BREST and PWR nuclear power station with AAP(advanced all passive) safety cooling systems,forms united nuclear fuel cycle system and enable to meet all requirements of modern nuclar power system, so make a practical contribution to the construction of the modern energy system in China.

　　Key words:  nuclear power,  natural safe,  SFR，  LFR，  modern nuclear power system,  energy security,  environment protection

1.引言

　　現(xiàn)階段廣泛應(yīng)用的輕水堆（壓水堆和沸水堆）、重水堆以及正處于研究發(fā)展中的高溫氣冷堆和超臨界壓水堆等都屬于熱中子堆（以下簡稱為熱堆）范疇，其共同缺點(diǎn)是對(duì)天然鈾資源的有效利用率還不到百分之一。按現(xiàn)有核電廠的消耗量計(jì)算，已探明可經(jīng)濟(jì)開采的鈾資源只能滿足數(shù)十年的需要。另一缺點(diǎn)是在其卸料元件中除裂變產(chǎn)物外還包含極長放射性半衰期的钚和次錒系元素，如不對(duì)其進(jìn)行化學(xué)后處理，則其放射性要等十幾萬年以后才能自然衰減到鈾礦的自然本底輻射水平。只有在快中子能譜范圍內(nèi)，燃料鈾才具有良好的增殖性能，使鈾-238在吸收一個(gè)中子后逐漸都轉(zhuǎn)化為可裂變的Pu-239，而且次錒系元素的裂變截面大于其吸收截面，使其可作為核燃料加以利用或?qū)ζ溥M(jìn)行嬗變，因而發(fā)展快中子堆（以下簡稱快堆）是解決長期核燃料保障及核廢料有效處理的不可或缺的重要手段。目前全人類所面臨的巨大能源保障及環(huán)保壓力，都在催促快堆的及時(shí)發(fā)展，以使其能更早地開始實(shí)際應(yīng)用，并以更快的發(fā)展速度進(jìn)入世界核能體系。

　　歷史上快堆與熱堆幾乎同時(shí)起步發(fā)展，而且在世界上最早的核能發(fā)電即是1951年12月20日在美國EBR-1快堆上實(shí)現(xiàn)的，首次證實(shí)了利用核能發(fā)電的現(xiàn)實(shí)可能性。隨后在世界各國共積累了400多堆年的快堆運(yùn)行經(jīng)驗(yàn)。早期各國多以具有巨大核燃料增殖潛力的液態(tài)金屬鈉冷快堆為主要研發(fā)對(duì)象，但在隨后的工作中逐漸發(fā)現(xiàn)鈉冷卻工藝的一系列困難，同時(shí)以輕水、重水、氣體為冷卻劑的熱堆核電廠，因其技術(shù)要求比鈉冷快堆更容易滿足，而且當(dāng)時(shí)已發(fā)現(xiàn)的可經(jīng)濟(jì)開采的鈾資源也能夠滿足核能早期發(fā)展的需求，經(jīng)濟(jì)性也占有優(yōu)勢(shì)，所以快堆的發(fā)展就逐漸淡出了人們的視線，形成了以熱堆、特別是輕水堆為主的核電市場(chǎng)。

　　二十世紀(jì)后期，世界環(huán)境保護(hù)問題變得愈來愈尖銳，并且與能源問題密切相關(guān)。在各種清潔能源中，只有核能才具有長期為人類社會(huì)可持續(xù)發(fā)展提供充足能源保障的潛力，但只靠熱堆卻遠(yuǎn)遠(yuǎn)無法滿足對(duì)現(xiàn)代核能的全面要求。于是在確定為現(xiàn)代核能發(fā)展所需要的第四代反應(yīng)堆的研發(fā)計(jì)劃時(shí)，在被列入的研發(fā)對(duì)象中快堆占有重要位置，其中最有實(shí)踐基礎(chǔ)的是鈉冷快堆與鉛冷快堆。

2.  鈉冷快堆與鉛冷快堆的安全性能比較

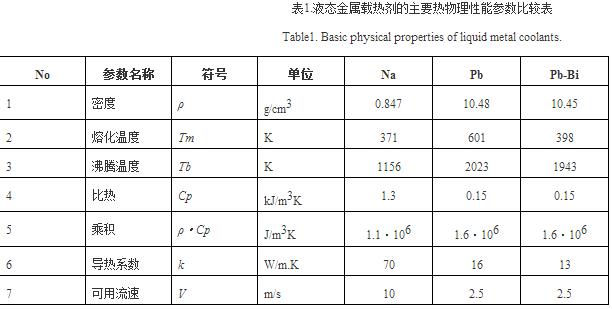

　　在文獻(xiàn)【2】中，對(duì)鈉冷及鉛冷快堆的性能做了全面的比較。液態(tài)金屬載熱劑鈉、鉛及鉛鉍共晶合金的熱物理性能列于表1。從表1的數(shù)據(jù)中可以看出，液態(tài)金屬鈉具有最優(yōu)異的熱物理及流體力學(xué)性能，最適合用于快堆極高體積比功率堆芯的稠密柵格，實(shí)現(xiàn)核燃料的高速增殖，其全堆增殖比可達(dá)1.2～1.4，所以在早期的快堆發(fā)展中液態(tài)金屬鈉載熱劑便成了首選。

　　雖然鉛的密度相當(dāng)于鈉的12.37倍，但表征載熱能力的密度與比熱之乘積ρ·Cp，卻僅為鈉的1.45倍，而且由于保護(hù)結(jié)構(gòu)材料的需要，鉛的工作流速不能大于2.5m/s，所以其載熱能力受到很大限制。為了保留較好的堆芯體積比功率和把燃料組件表面溫度控制在合理范圍內(nèi)，在鉛冷快堆中不得不增加堆芯內(nèi)鉛的流通截面，將元件棒間距與棒徑之比P/D由鈉冷快堆中常見的1.2增至1.8，由于液鉛的中子慢化能力低，也只有利用液鉛做載熱劑時(shí)才可以在堆芯內(nèi)擴(kuò)大鉛載熱劑的份額。

　　鉛的中子吸收截面小、慢化能力低，在相同的堆芯幾何條件下，鉛冷快堆的中子能譜較硬，可獲得略優(yōu)于鈉冷快堆的物理性能，但鉛冷快堆的P/D值增為1.8后，相關(guān)計(jì)算表明，其中子物理性能明顯下降，失去了核燃料高速增殖的優(yōu)點(diǎn)，但卻可保有使堆芯的內(nèi)增殖比略大于1的可能性，用以實(shí)現(xiàn)在反應(yīng)堆的核燃料自持循環(huán)。

　　與熱堆相比，雖然快堆的中子壽命短且緩發(fā)中子份額小，但仍有足夠的負(fù)溫度反應(yīng)性系數(shù)可保障快堆的安全穩(wěn)定運(yùn)行能力。雖然在按堆芯徑向分區(qū)的每個(gè)區(qū)域內(nèi)載熱劑的溫度反應(yīng)性系數(shù)有的為正值，但其絕對(duì)值明顯小于負(fù)值的燃料芯塊的多普勒效應(yīng)，而且在堆芯功率上升的過程中按時(shí)間順序來說燃料的升溫在前，載熱劑的升溫在后，所以鈉冷與鉛冷快堆都保持總體的負(fù)溫度反應(yīng)性系數(shù)，成為快堆具有自安全、自調(diào)節(jié)及堆功率自然跟蹤負(fù)荷變化能力的重要內(nèi)在依據(jù)。

　　借助負(fù)的溫度反應(yīng)性反饋，在小功率鈉冷快堆上證實(shí)了其良好的內(nèi)在安全性能。在RAPSODIE鈉冷快堆上于1982年在50%功率水平下按實(shí)驗(yàn)計(jì)劃切除了保護(hù)系統(tǒng)并停泵；1986年在熱功率為62.5MW的EBRI滿功率初始條件下，一次按實(shí)驗(yàn)計(jì)劃停運(yùn)一回路鈉泵，造成ULOF（堆芯未被保護(hù)失去冷卻劑流量）條件，另一次停運(yùn)二回路鈉泵，造成LOHS（失去熱阱）條件。在所有這些事件中，都是依靠堆芯的反應(yīng)性負(fù)溫度系數(shù)反饋，使堆芯得到了自然保護(hù)。

　　在已建成的鈉冷快堆核電廠中，能夠達(dá)到多年穩(wěn)定運(yùn)行水平的只有俄羅斯電功率為600MW的BN-600和蘇聯(lián)建于哈薩克斯坦的鈉冷快堆核電廠，發(fā)電130MWe，每日供淡水8萬噸，相當(dāng)于總電功350MWe，但不久前哈薩克斯坦的鈉冷快堆核電站也已關(guān)閉。目前在建的只有俄羅斯的BN-800，電功率為880MW。

　　然而對(duì)于大功率商用規(guī)模的鈉冷快堆來說，結(jié)果就沒有這么幸運(yùn)了。據(jù)文獻(xiàn)【2】介紹，由于鈉的沸點(diǎn)低，堆芯采用稠密柵格布置、鈉的體積份額小、自然循環(huán)能力差等原因，在堆芯發(fā)生未被保護(hù)的失流事故（Unprotected Loss-of-Flow Accident，ULOF）和全部供電中斷事故（Total Loss - of - Power Accident，TLOP ）條件下，堆芯內(nèi)的鈉溫迅速達(dá)到沸點(diǎn)、形成鈉蒸汽，而堆芯內(nèi)鈉空泡的正反應(yīng)性系數(shù)和在此過程中熔化的燃料逐漸由堆芯上端向堆芯中央?yún)^(qū)移動(dòng)，形成核燃料向中心區(qū)的密集過程，這些都是正反應(yīng)性引入效應(yīng)，再加上快堆中子倍增期短等原因，使大功率鈉冷快堆的熔毀過程比熱堆更復(fù)雜且具有更大的潛在風(fēng)險(xiǎn)。鈉冷增殖快堆的堆芯熔毀與壓水堆的同類過程有很大的不同，因?yàn)閴核讯研驹谶^熱熔化過程中將水排出堆芯，而水是中子慢化劑，其作用等同于熱中子源，所以堆芯熔毀過程帶來的是負(fù)反應(yīng)性引入效應(yīng)。從反應(yīng)性引入的角度來說，鈉冷增殖快堆與壓水堆的堆芯熔毀過程有本質(zhì)的不同，所以對(duì)鈉冷增殖快堆的堆芯熔毀過程進(jìn)行精準(zhǔn)深入的研究，確認(rèn)排除功率飛升的可能比設(shè)置堆芯熔化物的滯留裝置更為重要，因?yàn)槿绻l(fā)生堆芯功率飛升事故，已經(jīng)等不到任何型式的滯留裝置起保護(hù)作用了。另外，液鈉與空氣和水的激烈放熱化學(xué)反應(yīng)這一始終揮之不去的巨大隱患，也都是促使很多鈉冷快堆提前關(guān)閉的重要原因。例如，美國首個(gè)電功率為94MW鈉冷快堆于1956年開建，1963年投入運(yùn)行，于1966年關(guān)閉，經(jīng)維修后1968年恢復(fù)運(yùn)行，又因發(fā)生火災(zāi)，于1972年關(guān)閉。美國高通量試驗(yàn)裝置鈉冷快堆于1980年達(dá)到臨界，到1983年10月國會(huì)中止財(cái)政撥款。法國 Repsodie 池式鈉冷快堆熱功率40MW于1967年首次臨界，1983年關(guān)閉。電功率為233MWe的Phenix鈉冷快堆，1973年開始并網(wǎng)發(fā)電，2009年關(guān)閉，運(yùn)行期間平均負(fù)荷因子只有40%。Superphenix 商用鈉冷快堆核電廠電功率為1200MWe，在已建成的鈉冷快堆核電廠中功率最大，1984年開始運(yùn)行，1998年關(guān)閉，整個(gè)運(yùn)行期間很少發(fā)電，平均負(fù)荷因子不到8%，等等。

　　在大功率的商用鈉冷快堆核電廠中，由于堆未被保護(hù)突然失去強(qiáng)制循環(huán)冷卻（ULOF）及全部供電中斷(TLOP)事故可能造成堆芯大部分熔化，所以在排除堆芯功率飛升之后也必須考慮在堆芯下部設(shè)置核燃料熔融物的滯留機(jī)構(gòu)，以防止二次臨界并對(duì)其進(jìn)行就地冷卻固化，還要對(duì)可能的鈉向空氣泄漏及在蒸汽發(fā)生器中水的泄漏進(jìn)行精細(xì)的探測(cè)監(jiān)督以及考慮對(duì)相應(yīng)泄漏事故的緊急處理措施。所有這些情況都是由液態(tài)金屬鈉載熱劑本身的物理性能所決定的內(nèi)在特征，不可能用其他輔助措施加以消除。

　　在鉛冷快堆中由于液鉛的中子慢化能力低，可以拉大堆芯內(nèi)的棒間距，增加堆芯內(nèi)載熱劑的份額，這時(shí)雖然在物理方面失去了高速增殖核燃料的優(yōu)越性，但在反應(yīng)堆安全方面卻獲得了巨大的收益：首先由于增加了堆芯內(nèi)截?zé)釀┑牧魍ń孛妫瑴p少了堆芯流動(dòng)阻力，增加了鉛載熱劑在一回路內(nèi)的自然循環(huán)能力。在小功率鉛冷快堆核電裝置中甚至可以實(shí)現(xiàn)滿功率條件下的自然循環(huán)，極大地簡化了核電廠的傳熱系統(tǒng)。在大功率鉛冷快堆中也可使依靠一回路自然循環(huán)能夠安全載出的熱能大于額定功率的10%，這明顯超過了停堆后的堆芯剩余發(fā)熱水平。更為突出的是在ULOF及TLOP事故條件下，由于堆芯內(nèi)載熱劑熱容量的增加及自然循環(huán)冷卻能力的增強(qiáng)，使堆芯出口溫度僅增加了2500K，離鉛的沸點(diǎn)尚留有10000K的巨大安全裕度。另外維持出口高溫的時(shí)間很短，也不會(huì)給燃料元件包殼及其他結(jié)構(gòu)材料造成損傷，凸顯了鉛冷快堆良好的自然安全性能。

　　鉛冷快堆堆芯內(nèi)的核燃料增殖比略大于1，一般在1.02～1.05范圍內(nèi)，產(chǎn)生少量過盈的核裂變材料，僅用以補(bǔ)償在全部燃料循環(huán)過程中不可避免的燃料損失，因而在運(yùn)行過程中反應(yīng)性變化很小，不需要很大的反應(yīng)性燃耗儲(chǔ)備，在運(yùn)行過程中堆芯內(nèi)的燃料成份及功率密度分布基本穩(wěn)定，這些特點(diǎn)都有利于反應(yīng)堆安全及長期穩(wěn)定運(yùn)行。鉛冷快堆滿負(fù)荷運(yùn)行時(shí)，堆芯反應(yīng)性儲(chǔ)備小于緩發(fā)中子有效份額βeff，所以既使在10秒之內(nèi)將堆芯內(nèi)的控制棒全部提升至堆芯以外都不會(huì)對(duì)堆芯造成損傷，自然排除了堆芯功率飛升的可能性。對(duì)于小功率鉛冷快堆更可以設(shè)計(jì)長達(dá)20～30年的換料周期，負(fù)荷自動(dòng)跟蹤，堆功率在一定的變化范圍內(nèi)甚至不需要移動(dòng)控制棒，極大地簡化了運(yùn)行管理，可為邊遠(yuǎn)地區(qū)建立獨(dú)立的能源體系提供理想的核能裝置。

　　研發(fā)鉛冷快堆的國家主要是俄羅斯【3】，于1957年首建Pb-Bi冷卻快中子實(shí)驗(yàn)堆，1971年第一艘裝備Pb-Bi冷卻中能中子動(dòng)力反應(yīng)堆的APL-705核潛艇下水試運(yùn)行，隨后共有7艘APL-705核潛艇在1976～1996年期間服役。Pb-Bi冷卻中能中子堆體積小，有良好的機(jī)動(dòng)性能，需要時(shí)可從滿負(fù)荷運(yùn)行瞬時(shí)轉(zhuǎn)入核潛艇超靜音運(yùn)行工況。適合于邊遠(yuǎn)地區(qū)獨(dú)立能源項(xiàng)目的SVBR-100小功率鉛冷快堆核動(dòng)力裝置計(jì)劃于2017年建成。1980年提出的BREST鉛冷快堆概念，其最初的主要目的是用以消耗軍用钚，但在其后續(xù)的開發(fā)工作過程中逐漸發(fā)現(xiàn)了其良好的自然安全性能及能夠滿足為人類社會(huì)可持續(xù)發(fā)展提供可靠能源保障的巨大潛力，于是被列入俄聯(lián)邦21世紀(jì)新能源發(fā)展計(jì)劃。2013年4月4-7日在法國巴黎召開的關(guān)于快堆及其相關(guān)燃料循環(huán)國際專業(yè)會(huì)議上，俄聯(lián)邦代表Valery Rachkov稱BREST鉛冷快堆在全面解決人類所面臨的新能源需求方面最具潛力[3]。據(jù)《世界核新聞》網(wǎng)2014年9月2日?qǐng)?bào)道，俄羅斯電力工程研究設(shè)計(jì)院NIKIET現(xiàn)已完成BREST-300鉛冷快堆的工程設(shè)計(jì)。超過25個(gè)NIKIET部門以及35家核工業(yè)組織和公司參與了這一為期2年的原型堆技術(shù)設(shè)計(jì)項(xiàng)目，計(jì)劃經(jīng)兩年時(shí)間的設(shè)計(jì)審批后，將于2016年開工建造，2020年建成投產(chǎn)。其后續(xù)發(fā)展堆型為BREST-1200。

3.  BREST-300 自然安全鉛冷快堆概述[1]

　　BREST-300的設(shè)計(jì)目標(biāo)是立足于現(xiàn)有成熟技術(shù)，貫徹反應(yīng)堆的自然安全原則，全面滿足對(duì)現(xiàn)代核能提出的各項(xiàng)要求。

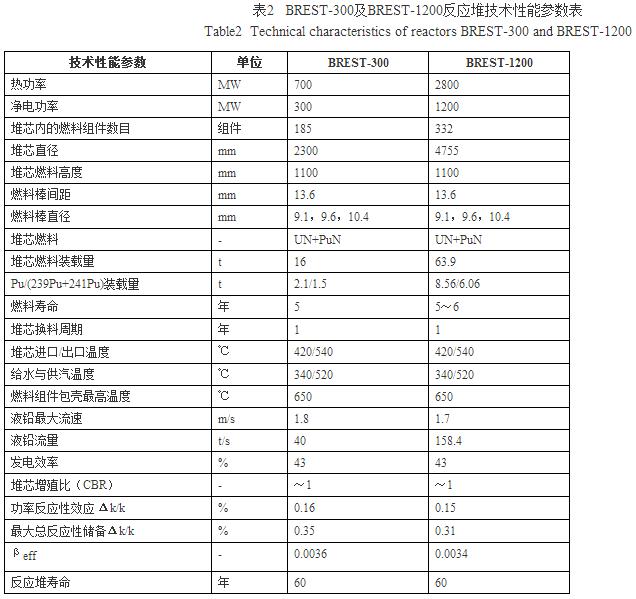

　　BREST-300及BREST-1200的主要技術(shù)性能參數(shù)見下表2。

3.1  選擇穩(wěn)定的材料體系

　　BREST-300選擇液態(tài)鉛為反應(yīng)堆一回路載熱劑，鈾及钚的氮化物為堆芯燃料芯塊材料，以鐵素體-馬氏體鋼為燃料組件包殼及一回路設(shè)備的主要結(jié)構(gòu)材料。

　　（1）液態(tài)金屬鉛載熱劑

　　液態(tài)金屬鉛在常壓下可以保持高溫，如本文表1所示，其熔點(diǎn)為6010K，沸點(diǎn)為20230 K，可以采用常壓的一回路。在堆芯突然失去強(qiáng)制循環(huán)冷卻及完全斷電等嚴(yán)重事故條件下，鉛在堆芯出口的溫度距其沸點(diǎn)仍保有10000K的安全裕度。

　　液態(tài)金屬鉛，與鈾/钚及超鈾元素的氮化物、低合金鋼、水、空氣等均呈化學(xué)惰性，各種材料之間都具有良好的相容性，所以在鉛冷快堆中可以采用最簡單的兩個(gè)回路設(shè)計(jì)方案，在液鉛一回路及以水為工質(zhì)的動(dòng)力回路之間不需設(shè)置中間回路，因而主傳熱回路及安全冷卻和保護(hù)系統(tǒng)等各分支回路都得到了很大程度的簡化，有利于提高鉛冷快堆核電廠的可靠性及經(jīng)濟(jì)性。

　　Pb的自然資源豐富，產(chǎn)量大，價(jià)格便宜，適用于發(fā)展大規(guī)模的鉛冷快堆核電廠系列。與Pb相近的是Pb-Bi共晶合金，雖然其熔點(diǎn)較低（3980K），但Bi資源比較稀缺，產(chǎn)量小，鉛鉍共晶合金的價(jià)格比Pb貴10倍。最主要的是在反應(yīng)堆內(nèi)的輻照條件下由Bi可以生成放射毒性強(qiáng)的 -210，在Pb-Bi合金中Po-210的生成量比純Pb中的Po含量大兩萬倍（運(yùn)行末期Pb中的 -210含量為5·10-4Ci/kg，而Pb-Bi中的 -210含量則為10Ci/kg）對(duì)環(huán)境安全構(gòu)成一定的潛在威脅。所以Pb-Bi只適合用于發(fā)展以實(shí)驗(yàn)為目的或有特殊要求的小型核動(dòng)力裝置，而不適合廣泛應(yīng)用于大功率商用型的快堆核電廠。

　　（2）氮化物燃料棒芯塊

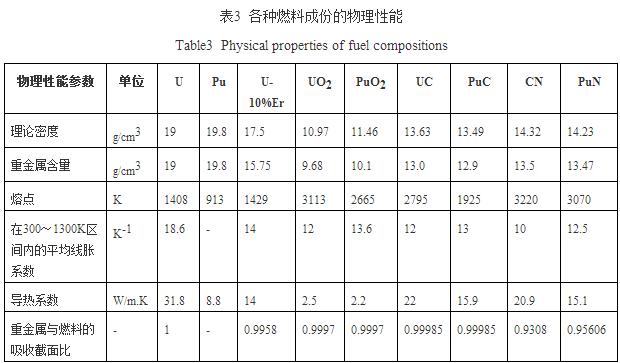

　　U-Pu的金屬、氧化物、碳化物及氮化物原則上都可用于快堆的燃料芯塊，其各自的物理性能列于表3中。

　　最早期發(fā)展快堆因側(cè)重于堆芯的高能量密度和核燃料的高速增殖，因而從金屬元件起步。但金屬燃料組件在升溫過程中有相變,與包殼及載熱劑之間有冶金化學(xué)反應(yīng)，當(dāng)溫度升高時(shí)抗擊事故能力差，所以稍后采用了在輕水堆中已獲得了廣泛運(yùn)行經(jīng)驗(yàn)的氧化物燃料組件。在快堆中氧化物燃料組件顯現(xiàn)的缺點(diǎn)是導(dǎo)熱能力低，因而燃料芯塊內(nèi)的溫升很大，其中心溫度在事故條件下可達(dá)到其熔點(diǎn)。另外利用氧化物燃料組件時(shí)堆芯內(nèi)的增殖比小于1（CBR<1），因而不得不在堆芯周圍加設(shè)增殖層。

　　在鉛冷快堆的設(shè)計(jì)中雖然不要求核燃料的高速增殖，但仍要求堆芯內(nèi)的增殖比大于1（CBR>1），因而只能選擇碳化物和氮化物做燃料組件。但碳化物燃料的氧化率高，可自燃，這給輻照過元件的化學(xué)后處理及元件再制過程造成一定的困難。

　　從表3中可以看出，氮化物燃料組件在其密度、抗輻照腫脹、容納氣態(tài)裂變產(chǎn)物、導(dǎo)熱性能等方面均具有明顯的優(yōu)越性，在工作溫度范圍內(nèi)分解速率低，在事故工況條件下不失效，對(duì)包殼材料及液態(tài)金屬鉛均呈化學(xué)穩(wěn)定狀態(tài)，有利于發(fā)揮其自然安全功能。另外，在乏燃料后處理及元件再制過程中，適于采用簡便高效及更為安全的電冶金及電解法，即干法化學(xué)后處理，有利于減少整個(gè)核燃料循環(huán)過程的成本，所以氮化物燃料組件的綜合性能更適合于發(fā)展鉛冷快堆的需要。

　　（3）結(jié)構(gòu)材料

　　液態(tài)金屬鉛對(duì)合金鋼中的某些合金元素（如鎳Ni，鉻Cr）具有選擇性溶解腐蝕能力，NiCr合金鋼在500～550℃條件下每年腐蝕量達(dá)1～10mm。珠光體鋼的耐蝕性較好，但每年的腐蝕量也達(dá)0.04～0.25mm，說明現(xiàn)有各鋼種如不進(jìn)行表面處理都不能滿足鉛冷快中子堆的要求。

　　表面處理工藝主要有兩種，一是表面氧化，二是對(duì)表面施以保護(hù)涂層。俄羅斯已有的經(jīng)驗(yàn)主要是加金屬表面氧化層及在液態(tài)金屬鉛中保持一定的含氧量。這樣，在運(yùn)行過程中金屬表面的氧化層如果產(chǎn)生裂紋或局部脫落，則溶于鉛中的氧能對(duì)新裸露出來的鋼表面進(jìn)行氧化，自動(dòng)修復(fù)構(gòu)件金屬表面受損的保護(hù)性氧化膜。在長時(shí)間運(yùn)行過程中，鉛能夠逐漸浸入氧化層，但不再腐蝕氧化層下面的金屬基體。此氧化層隨時(shí)間增厚，但其速度隨時(shí)間迅速減緩，使氧化層的厚度趨向于某一穩(wěn)定值。如在tmax=550℃,△t=150℃，鉛流速為1.7m/s的腐蝕實(shí)驗(yàn)臺(tái)架上，試件經(jīng)6000小時(shí)后氧化膜厚度為20～30μm；按殼體用鋼60年使用壽命計(jì)，經(jīng)5·105小時(shí)后氧化膜厚度將達(dá)150μm。所以鋼材表面上的保護(hù)性氧化膜及其自修復(fù)能力，開辟了鋼材在液鉛中的應(yīng)用前景。這些在俄羅斯?jié)撏в勉U鉍冷卻堆的運(yùn)行中得到了證實(shí)。液鉛比Pb-Bi的腐蝕能力更弱，因而這些經(jīng)驗(yàn)亦為鉛冷快堆的發(fā)展提供了一定的技術(shù)支持條件。

　　為了發(fā)展BREST型大功率商用鉛冷卻快堆，針對(duì)其反應(yīng)堆壓力殼、堆內(nèi)構(gòu)件、燃料元件包殼、軸流泵葉輪及蒸汽發(fā)生器換熱管及管板的具體工作條件及工藝要求，對(duì)各種鐵素體-馬氏體鋼及奧氏體鋼以及液鉛中保持一定氧含量的運(yùn)行工藝制度都進(jìn)行了廣泛的研究與堆內(nèi)外的實(shí)驗(yàn)，其成果可為BREST鉛冷快堆的設(shè)計(jì)和建造提供足夠的依據(jù)。

　　但結(jié)構(gòu)材料的研發(fā)仍然是發(fā)展鉛冷快堆的重要方向，特別是如要繼續(xù)提高液鉛的工作溫度以提高發(fā)電效率或發(fā)展多種用途，則對(duì)新結(jié)構(gòu)材料及其保護(hù)工藝的研究，更是完成這一突破的希望所在。

3.2  BREST-300鉛冷快堆

　　3.2.1  堆芯布置

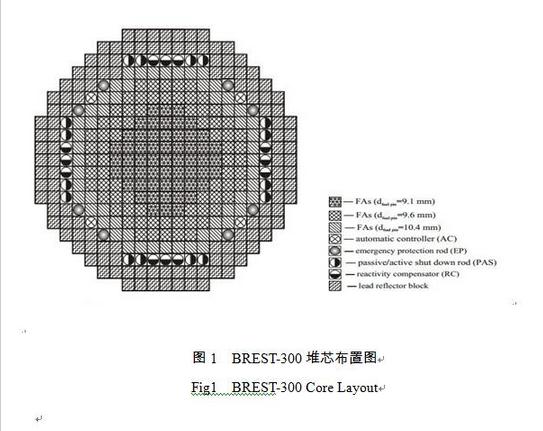

　　如圖1所示，BREST-300的堆芯由185個(gè)無盒燃料組件構(gòu)成，每個(gè)組件內(nèi)有11×11=121個(gè)棒位，其中有114個(gè)燃料棒，7個(gè)導(dǎo)向桿定位棒，棒間距13.6mm。燃料棒采用氮化物燃料芯塊，比重為13.5g/cm3，鋼制元件包殼，在其內(nèi)外表面上均制備氧化膜。包殼內(nèi)表面與燃料芯塊之間有0.2mm間隙充以液鉛，用以強(qiáng)化棒內(nèi)傳熱以降低燃料芯塊溫度，減少與功率水平相關(guān)所必需的堆芯反應(yīng)性儲(chǔ)備并減少裂變氣體釋放率，降低對(duì)包殼形成的內(nèi)壓力。

　　整個(gè)堆芯按橫截面分為三區(qū)，燃料組件在中心區(qū)內(nèi)有57個(gè)，中間區(qū)72個(gè)，而外區(qū)有56個(gè)。為達(dá)到功率密度及堆芯出口溫度展平目的，在三區(qū)內(nèi)保持相同的棒間距，但采取不同的棒徑，其內(nèi)區(qū)元件棒包殼尺寸為φ9.1×0.5，中間區(qū)為φ9.6×0.5，外區(qū)為φ10.4×0.55。這有助于降低中心區(qū)功率密度的峰值并強(qiáng)化這一區(qū)的冷卻能力。由于BREST-300設(shè)計(jì)只考慮民用及國際市場(chǎng)開發(fā)，所以堆芯外圍不設(shè)增殖層，藉助于Pb對(duì)中子的反射可減少堆芯的中子泄漏，適當(dāng)提高堆芯邊緣區(qū)域的燃料功率密度。同時(shí)，在堆芯外圍不設(shè)增殖層主要考慮是有利于防止核武擴(kuò)散。采用這些展平措施后，最大功率的燃料元件組件仍然位于堆芯的中心位置，最大組件功率為4.7MW，最大功率密度225MW/m3,元件棒最大線功率密度為44kW/m。

　　BREST-300的堆芯功率相對(duì)較小，堆芯的反應(yīng)性總儲(chǔ)備量也較小，因而所有自動(dòng)控制棒（AC）、事故保護(hù)棒（EP）、非能動(dòng)及能動(dòng)停堆棒（PAS）、反應(yīng)性補(bǔ)償棒（RC）及內(nèi)部液位可調(diào)的鉛反射層單元等都一律布置在堆芯外圍空間即足以滿足要求，堆芯內(nèi)部不必設(shè)任何控制棒機(jī)構(gòu)。

　　為了達(dá)到堆芯內(nèi)增殖比CBR>1的目的，堆芯熱功率不能小于700MW。在BREST鉛冷快堆中，燃料組件的壽命主要不是由允許燃耗深度限定，而是由元件包殼材料的耐腐蝕及抗輻照能力所決定的。燃料的最大燃耗深度可大于10%，燃料組件在堆芯內(nèi)工作5年，每年更換1/5。從堆芯倒換出來的燃料組件還將在堆殼內(nèi)繼續(xù)放置2年，便于冷卻其衰變熱。

3.2.2  BREST-300的反應(yīng)堆結(jié)構(gòu)

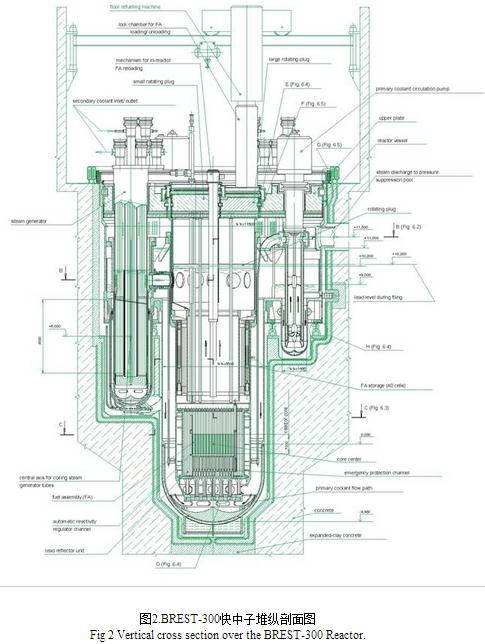

　　BREST鉛冷快堆可以按常壓殼式一體化布置或常壓池式一體化布置。BREST-300的殼式布置如圖2所示。

　　反應(yīng)堆壓力殼（reactor vessel）總高度19m,通過中間平底圓環(huán)板分成上、下兩部分。上部堆殼直徑11.5m，下部堆殼直徑5.5m。在殼體的中央為一分隔筒，堆芯即位于其下端。此分隔筒將堆殼內(nèi)冷、熱鉛的流動(dòng)通道分開。

　　反應(yīng)堆壓力殼的上端由上頂蓋（upper plate）封頂。有8臺(tái)蒸汽發(fā)生器、4臺(tái)液鉛軸流泵、大旋轉(zhuǎn)塞、小旋轉(zhuǎn)塞、控制棒驅(qū)動(dòng)機(jī)構(gòu)及各輔助系統(tǒng)的管道等貫穿上頂蓋。蒸汽發(fā)生器及液鉛軸流泵位于反應(yīng)堆壓力殼上部分隔筒與壓力殼之間的圓環(huán)形空間內(nèi)。每臺(tái)蒸汽發(fā)生器的熱功率為87.5MW。液鉛的流量為16950t/h，流動(dòng)阻力為0.05MPa；入口給水溫度為340℃，出口過熱蒸汽溫度520℃，產(chǎn)汽量為186t/h，水側(cè)壓力為24.5MPa，管內(nèi)流動(dòng)阻力1.16MPa。換熱管徑為φ16×3。每臺(tái)液鉛軸流泵流量10m3/s，揚(yáng)程2.5m，電機(jī)功率350kW，轉(zhuǎn)速500r/min，效率為80%。泵入口氣蝕裕量3m，工作溫度為420℃。

　　反應(yīng)堆壓力殼上頂蓋為金屬焊接框架結(jié)構(gòu)，由外環(huán)板、內(nèi)環(huán)板及主立筋、上板、下板等部件構(gòu)成。外徑φ11.750m，高2m，內(nèi)腔充以含結(jié)晶水的蛇紋石水泥，重493t。在上蓋板的內(nèi)部留有自然對(duì)流空冷的空氣流道。頂蓋的下表面敷以由金屬箔制成的保溫層，總厚度150mm。在上頂蓋與堆殼內(nèi)鉛液面之間約有300m3的空間,充以壓力為0.096MPa的保護(hù)氣體。在此空間的反應(yīng)堆壓力殼側(cè)壁上開有4個(gè)φ1000mm孔道，作為蒸汽發(fā)生器泄漏事故工況下，將蒸汽引向事故冷凝系統(tǒng)的蒸汽引出管道。從圖2所示的BREST-300反應(yīng)堆的縱剖面圖及以上的結(jié)構(gòu)描述中可以看出，液鉛流出堆芯后依次經(jīng)過3次上升流動(dòng)和3次下降流動(dòng)之后才重新進(jìn)入堆芯，每次上升流動(dòng)都達(dá)到相應(yīng)的液鉛自由液面，因而在蒸汽發(fā)生泄漏事故工況下，所產(chǎn)生的蒸汽將首先從蒸汽發(fā)生器內(nèi)上方的液鉛自由表面排出。如果在蒸汽發(fā)生器內(nèi)向下流動(dòng)的液鉛夾帶部分蒸汽，在其進(jìn)入堆芯之前，還有另外兩次進(jìn)入上升通道排出蒸汽的機(jī)會(huì)，而且所有上升與下降通道的共同特點(diǎn)都是流道長而流速低，有利于排出蒸汽，使其不進(jìn)入堆芯。

　　BREST鉛冷快堆的蒸汽發(fā)生器和軸流泵外殼都是雙層結(jié)構(gòu)，其間隙即為自然對(duì)流空氣的事故冷卻通道；在反應(yīng)堆壓力殼的水泥層之內(nèi)也布有供自然對(duì)流空冷用的鋼制冷卻管。因鉛的溫度高，對(duì)空氣的傳熱溫壓大，所以依靠這些自然對(duì)流空氣的冷卻能力，即自然確保了BREST鉛冷快堆永不失冷的可靠條件。

　　反應(yīng)堆壓力殼總重1075t，材料為08Cr16 Hi11M3，工作溫度420℃，最大承壓能力1.7MPa，工作壽命60年以上。整個(gè)反應(yīng)堆置于鋼筋混凝土的堆艙內(nèi)，全部重量由堆殼中間平底圓環(huán)板下的支撐機(jī)構(gòu)承受。

　　由于反應(yīng)堆壓力殼與混凝土結(jié)構(gòu)內(nèi)的堆艙之間的空間很小，所以當(dāng)反應(yīng)堆壓力殼的任何部位發(fā)生破裂泄漏時(shí)，堆殼內(nèi)的鉛液位仍能保持液鉛軸流泵的正常工作條件，確保對(duì)堆芯的不間斷的安全冷卻能力。

　　BREST-300鉛冷快堆也可以采用常壓池式一體化布置方案，這時(shí)反應(yīng)堆外殼是由預(yù)應(yīng)力混凝土、耐熱水泥層、絕熱層及金屬襯里共同組成的，各層之間無間隙，其他設(shè)備在堆內(nèi)的布置與常壓殼式一體化鉛冷快堆基本相同。

3.3  BREST鉛冷快堆的自然安全因素

　　核反應(yīng)堆在工作過程中產(chǎn)生大量的放射性裂變產(chǎn)物及少量的長半衰期超鈾元素，在正常運(yùn)行及各種可能的事故條件下都必須可靠地將其固封于燃料元件之內(nèi)，不向環(huán)境失控釋放大量放射性物質(zhì)。為此，只依靠自然力、自然規(guī)律及系統(tǒng)設(shè)備內(nèi)在的固有安全性能等自然因素來保證全部安全功能的安全冷卻及保護(hù)系統(tǒng)，能可靠確保排除堆芯余熱燒毀堆芯的可能性。

　　以前在文獻(xiàn)中經(jīng)常出現(xiàn)的“內(nèi)在安全”或“固有安全”等的概念，主要是針對(duì)某個(gè)系統(tǒng)或單一設(shè)備的某種功能，而在本文中推出的“反應(yīng)堆自然安全原則”，其目的在于力求徹底排除核電廠的嚴(yán)重事故風(fēng)險(xiǎn)。安全源于自然，實(shí)際上它是核電廠安全設(shè)計(jì)“縱深防御”原則的最高境界，因而必須強(qiáng)調(diào)其完整性：全覆蓋、全方位、全過程。

　　全覆蓋：自然安全原則必須落實(shí)到反應(yīng)堆的全部安全冷卻系統(tǒng)，如鉛冷快堆的堆芯余熱冷卻、蒸汽事故緊急排放及安全殼冷卻等各安全冷卻系統(tǒng)；

　　全方位：自然安全原則必須落實(shí)到建造及運(yùn)營核電廠反應(yīng)堆的全過程，從選材、系統(tǒng)設(shè)計(jì)到建造與運(yùn)行管理；

　　全過程：各安全冷卻系統(tǒng)從啟動(dòng)到后續(xù)運(yùn)行都是只依靠自然因素的作用來發(fā)揮其全部功能，因而當(dāng)發(fā)生某種事故時(shí)相應(yīng)的安全冷卻系統(tǒng)便自然啟動(dòng)并投入運(yùn)行，立即緩解事故后果，將事故發(fā)生后一回路釋放的多余能量排入最終熱阱，并在全過程中始終都保持對(duì)堆芯余熱無時(shí)限的完全非能動(dòng)安全冷卻能力。

　　上述反應(yīng)堆的自然安全原則，不只是理想，更不是幻想，而是在已有反應(yīng)堆技術(shù)發(fā)展經(jīng)驗(yàn)的基礎(chǔ)上很快能夠?qū)崿F(xiàn)的具體原則，因?yàn)樵诎◤亩研镜阶罱K熱阱的整個(gè)物理體系內(nèi)，溫度及內(nèi)能值在堆芯處最高，而在最終熱阱處最低，熱能由高溫處向低溫處傳遞，而內(nèi)能則由高值區(qū)向低值區(qū)擴(kuò)展都是自然規(guī)律，這正是在反應(yīng)堆系統(tǒng)內(nèi)能夠?qū)崿F(xiàn)自然安全原則的內(nèi)在依據(jù)；通過合理的設(shè)計(jì)保證堆芯具有足夠的負(fù)反應(yīng)性溫度系數(shù)及載熱劑的自然循環(huán)冷卻能力，并利用隨事故發(fā)生所必然產(chǎn)生的特征力直接啟動(dòng)相應(yīng)的安全冷卻系統(tǒng)，并把堆芯余熱直接傳入無所不在、容量無限的大氣最終熱阱等措施，就綜合構(gòu)成了實(shí)現(xiàn)反應(yīng)堆自然安全原則的全部必要條件。

　　綜合上述對(duì)BREST鉛冷快堆材料選擇，以及反應(yīng)堆布置方案設(shè)計(jì)特點(diǎn)的介紹，不難看出，BREST鉛冷快堆通過材料體系的選擇及對(duì)堆芯、各系統(tǒng)設(shè)備的合理設(shè)計(jì)，由其內(nèi)在的固有性能即決定了不存在載熱劑大量流失、堆芯失冷或堆功率失控飛升等的可能性，在任何可能的事故條件下都可確保堆芯的完整，使數(shù)額巨大的固體放射性物質(zhì)都可靠地固鎖于燃料芯塊的柵格內(nèi)，并由燃料元件棒包殼滯留全部由固體柵格中釋放出來的放射性氣體，因此，可以確保永不發(fā)生堆芯熔毀造成環(huán)境污染的嚴(yán)重事故。在BREST鉛冷快堆上實(shí)現(xiàn)這一切，依靠的只有自然因素是確定無疑的，沒有失誤概率。

3.4  BREST鉛冷快堆的燃料循環(huán)

　　BREST鉛冷快堆的初裝料來源于從壓水堆乏燃料后處理中所提取的U、Pu及全部其他超鈾元素，運(yùn)行后即可保持CBR=1的自持核燃料循環(huán)，在組件再制過程中只需補(bǔ)充加入與Pu消耗量相當(dāng)?shù)呢毣櫦纯砷L期維持繼續(xù)運(yùn)行。由于天然鈾實(shí)際利用價(jià)值的提高，使得更貧瘠的鈾礦也能夠進(jìn)入可經(jīng)濟(jì)開采的范疇，再加上比陸地鈾儲(chǔ)藏還大1000倍的海洋鈾資源，因而為人類社會(huì)的可持續(xù)發(fā)展解決了無時(shí)限的核燃料供應(yīng)保障問題。

　　從三區(qū)卸出的乏燃料組件混合在一起進(jìn)行化學(xué)后處理，經(jīng)組件再制后，三區(qū)新燃料組件的成份是完全相同的。因堆芯增殖比只略大于1，因而新組件及乏組件內(nèi)的可裂變?nèi)剂铣煞葑兓淮蟆Ｔ诨瘜W(xué)后處理過程中只提取一般裂變產(chǎn)物，而留下的钚及全部次錒系元素等，在補(bǔ)充與Pu燃耗量相當(dāng)?shù)呢氣櫤螅纯蛇M(jìn)行燃料元件再制。目前的氮化物燃料是利用天然氮生產(chǎn)燃料芯塊，其中包含的N-14吸收中子后，由N-14（n,p）C-14反應(yīng)生成C-14，不僅增加了中子的寄生俘獲損失，而且也不利于環(huán)保。在鉛冷快堆實(shí)現(xiàn)大規(guī)模利用后，可使用對(duì)N-15濃縮的氮。分析結(jié)果表明，當(dāng)N-15濃縮度達(dá)到80%，則用以生產(chǎn)的氮化物燃料芯塊可使堆芯keff增加～2.5%，燃料裝載量可減少約10%，足以補(bǔ)償濃縮N-15的經(jīng)濟(jì)付出。

　　BREST鉛冷快堆卸料組件的后處理采用熔鹽中的電化學(xué)工藝，其最終產(chǎn)品為金屬態(tài)U、Pu及其他次錒系元素的整體混合物，這種金屬混合物在下一步適合于采用混合氮化物燃料的低溫合成過程進(jìn)行元件再制。在燃料循環(huán)的各個(gè)環(huán)節(jié)中钚與各種強(qiáng)放射性次錒系元素始終呈混合物狀態(tài)存在，有利于防止核武擴(kuò)散。由于一般裂變產(chǎn)物在快中子能譜下中子吸收能力不強(qiáng)，所以用電解法只要能去除80%左右裂變產(chǎn)物即能滿足要求。但在最終廢棄的核廢料中去除Pu及其他次錒系元素則應(yīng)盡量提高效率，使其殘留量限制在1%～0.1%范圍之內(nèi)，以使最終存放核廢料的放射性在可預(yù)見的三百年之內(nèi)即自然衰減到鈾礦本底放射性的水平，恢復(fù)自然界的輻射平衡。

　　在電化學(xué)及電解工藝處理過程中，不產(chǎn)生放射有機(jī)廢液，放射性氣體排放量也較少，只有氯和Kr-85排入氬氣覆蓋氣體，不會(huì)產(chǎn)生通常在水法后處理過程中所排出的C-14和I-129，只產(chǎn)生少量固體廢物，對(duì)周圍環(huán)境影響小，化學(xué)后處理及元件再制設(shè)備體積小，適合于在核電廠范圍內(nèi)與核電設(shè)備并列建造，這樣還可以減少核燃料在堆外的滯留時(shí)間并避免放射性燃料組件的長距離運(yùn)輸。

3.5  BREST鉛冷快堆核電廠的經(jīng)濟(jì)性。

　　目前BREST-300鉛冷快堆的首個(gè)示范項(xiàng)目尚處于工程設(shè)計(jì)階段，預(yù)計(jì)到2020年才能投入運(yùn)行，所以現(xiàn)在還難以找到其準(zhǔn)確的經(jīng)濟(jì)數(shù)據(jù)。但有一點(diǎn)是顯而易見的，即由于貫徹了自然安全原則，所以在電站設(shè)計(jì)中一回路采用了最簡單的常壓系統(tǒng)，也不必采用中間回路，更不需要那么多復(fù)雜的能動(dòng)安全冷卻及監(jiān)測(cè)保護(hù)系統(tǒng)，使電廠的系統(tǒng)設(shè)備設(shè)計(jì)都得到了大幅簡化，因而自然安全快中子堆的比投資及其發(fā)電成本將低于鈉冷增殖快堆和壓水堆核電站。另外小型鉛鉍冷卻快中子堆的長燃料運(yùn)行周期也有助于降低其發(fā)電成本。在文獻(xiàn)【4】中對(duì)多用途小功率鉛鉍冷卻快中子堆核電廠SVBR-75/100、鈉冷快堆核電廠BN-800及燃?xì)馔钙桨l(fā)電站Gas PGU-325進(jìn)行了經(jīng)濟(jì)性能對(duì)比。

　　商用規(guī)模的BREST鉛冷快堆核電廠的經(jīng)濟(jì)性應(yīng)優(yōu)于SVBR-75/100，因?yàn)槠鋯味压β室?guī)模大10多倍，而鉛的單位價(jià)格只相當(dāng)于鉛鉍合金的十分之一。其他一些歐洲及俄羅斯所發(fā)表的經(jīng)濟(jì)數(shù)據(jù)，也都預(yù)計(jì)大功率鉛冷快堆核電廠的造價(jià)將低于同等功率規(guī)模的壓水堆核電廠。在BREST鉛冷快堆的后續(xù)運(yùn)行過程中不再消耗加濃鈾而僅需補(bǔ)充貧化鈾，因而還可明顯降低發(fā)電的核燃料成本。

4. 自然安全的壓水堆核電廠與BREST鉛冷快堆核電廠是現(xiàn)代核能體系的最佳組合

　　現(xiàn)有的各種反應(yīng)堆按其工作的中子能譜范圍，基本上可分為熱中子堆與快中子堆兩大類，各有其自身的優(yōu)點(diǎn)和缺點(diǎn)。

　　從核燃料利用效能來說，在快堆中利用Pu-239可獲得最好的增殖效益，但在天然資源中并沒有Pu元素的存在，它是在核反應(yīng)堆的工作過程中由U-238吸收一個(gè)中子經(jīng)衰變轉(zhuǎn)化后形成的。在壓水堆中堆芯的轉(zhuǎn)化比約為0.6,石墨堆約為0.8。在熱堆中產(chǎn)生的Pu-239一部分就地燃耗，其余部分可在乏燃料后處理過程中提取。如提取的Pu239用于熱中子堆裝載則燃料利用效能較低，但如果用以裝載BREST鉛冷快堆則可使堆芯內(nèi)的增殖比略大于1，無需設(shè)單獨(dú)的增殖層就可以保持核燃料的自持循環(huán)。這樣，從核燃料有效利用的觀點(diǎn)來看，熱堆與快堆恰好構(gòu)成一個(gè)天然合理的相互銜接搭配的關(guān)系，形成一個(gè)統(tǒng)一的體系。尤其是當(dāng)前壓水堆核電站構(gòu)成了現(xiàn)代核電的主力，到目前為止已積累了超過14000堆年的成功運(yùn)行經(jīng)驗(yàn)，先進(jìn)百萬千瓦級(jí)壓水堆核電廠的可利用率可達(dá)到90%，證明它是安全、經(jīng)濟(jì)和有利環(huán)保的清潔能源項(xiàng)目。只要能夠排除嚴(yán)重事故風(fēng)險(xiǎn)，固有安全壓水堆核電廠和鉛冷快堆核電廠的組合體系今后肯定有廣闊的發(fā)展空間。由天然鈾生產(chǎn)的低濃鈾首先可用于裝載經(jīng)濟(jì)、成熟的壓水堆，由其卸料中提取的钚及全部其他長半衰期超鈾元素的混合物燃料裝載BREST鉛冷快堆，在其中實(shí)現(xiàn)核燃料的自持循環(huán)，這里只要在BREST鉛冷快堆堆燃料組件的再制過程中補(bǔ)充相應(yīng)數(shù)量的貧化鈾即可保持核電站的長期運(yùn)行。在百萬千瓦級(jí)壓水堆核電廠中平均每年可提供200kg钚，利用現(xiàn)有可經(jīng)濟(jì)開采鈾礦總量經(jīng)壓水堆運(yùn)行后可累計(jì)獲得1萬噸钚，如全部用以裝載BREST型鉛冷快堆，則可建造總?cè)萘繛?000GWe的鉛冷快堆核電廠。因此，用固有安全壓水堆和BREST鉛冷快堆兩種堆型即可以構(gòu)建成一個(gè)完整的現(xiàn)代核能體系和統(tǒng)一的核燃料循環(huán)體系，全面滿足對(duì)現(xiàn)代核能提出的確定性核安全、無時(shí)限的核燃料供應(yīng)保障、放射性廢物減量化及保持自然界的輻射平衡、有效避免核武擴(kuò)散、經(jīng)濟(jì)競(jìng)爭能力及立足于現(xiàn)有成熟技術(shù)等各項(xiàng)要求。

　　在最近一二十年的核能技術(shù)發(fā)展成果中，展現(xiàn)了自然安全鉛冷快堆具有最大的發(fā)展?jié)摿艾F(xiàn)實(shí)性。在以潛艇技術(shù)為基礎(chǔ)的BREST鉛冷快堆設(shè)計(jì)中完全體現(xiàn)了自然安全原則，其性能可全面滿足對(duì)現(xiàn)代核能提出的要求，在國際上引起了越來越多的關(guān)注。但非常遺憾的是這一項(xiàng)目至今尚未被正式列入我國的發(fā)展規(guī)劃。我國對(duì)鉛冷快堆的研究起步較晚，目前基本上還停留在若干單位中進(jìn)行的概念研究階段，與國際上已積累起來的理論研究與實(shí)踐成果差距較大。鉛冷快堆的發(fā)展，牽涉到許多學(xué)科和部門的工作，如果我們一切從頭開始，必將事倍功半。如果能利用目前良好的國際環(huán)境，以一定的資金和人力投入國際合作，參加最后階段的工程設(shè)計(jì)、項(xiàng)目審批、建造及調(diào)試工作，在此過程中培養(yǎng)我國掌握全面技術(shù)的團(tuán)隊(duì)，則可在BREST-300取得成功運(yùn)行經(jīng)驗(yàn)之后，以高點(diǎn)起步，較快進(jìn)入其實(shí)際應(yīng)用階段，達(dá)到事半功倍的效果。

　　我國從上世紀(jì)60年代起對(duì)發(fā)展鈉冷快堆開展了大量工作，經(jīng)歷了早期研究及隨后的設(shè)計(jì)、建造及運(yùn)行的全過程，積累了很多自己的實(shí)踐經(jīng)驗(yàn)。從技術(shù)難易程度來說開發(fā)自然安全鉛冷快堆的難度從整體上說應(yīng)比鈉冷快堆小一些，但在氮化物燃料及其化學(xué)后處理和燃料元件再制技術(shù)方面需要開展一些新的工作。以我國建設(shè)鈉冷快堆隊(duì)伍的實(shí)踐經(jīng)驗(yàn)，能夠?qū)︹c冷快堆與鉛冷快堆的優(yōu)缺點(diǎn)及各自的發(fā)展?jié)摿ψ鞒鋈婧蜏?zhǔn)確的評(píng)價(jià)，也有能力進(jìn)行鉛冷快堆的全面研發(fā)工作。我國關(guān)于鈉冷快堆的三階段發(fā)展計(jì)劃基本上還是源于早期的結(jié)論，在以后的幾十年過程中，快堆的技術(shù)發(fā)展出現(xiàn)了許多原來沒有想到的新情況，據(jù)此適時(shí)調(diào)整補(bǔ)充我國快堆的發(fā)展規(guī)劃，將有助于在我國早日建成合理高效的現(xiàn)代核能體系。

參考文獻(xiàn)

1.        Naturally safe Lead-cooled Fast Reactor for Large-scale Nuclear power
General Editors:Prof.E.O.Adamos,Prof.V.V.Orlov.Moscow 2001

2.        Comparison of Sodium and Lead-Cooled Fast Reactors Regarding Severe Safety and Economical Issues
Kamil Tucek,13th International Conference on Nuclear Engineering, Beijing, china,May 16-20,2005.  ICONE13-50397

3.        Fast Reactor development Program in Russia
Valery Rachkov, International Conference on Fast Reactors and Related Full Cycles FR13,   4-7 March 2013,Paris, France.

4.        Modular Multipurpose Lead-Bismuth Cooled Fast Reactors in Nuclear Power.           Zrodnikov A.V/,etal.2003.
Proceedings of GLOBAL ’3， New Orleans,USA.

5.        發(fā)展無嚴(yán)重事故風(fēng)險(xiǎn)核電廠的曙光—AAP完全非能動(dòng)安全冷卻的先進(jìn)壓水堆核電廠  肖宏才 “核科學(xué)與工程”雜志，2013年6月。
