不同工程GPRl000核電機紐的

額定功率估算值

  Estimated Values of Rated Power for CPR 1000 Nuclear Power Units in Different Projects

崔紹章，柯  嚴，徐大懋

 (深圳中廣核工程設計公司，廣東深圳  519029)

        摘  要：針對百萬千瓦級壓水堆CPRl000核電機組，在假設核蒸汽供應系統額定熱功率  (2 905MW)保持不變的條件下，根據國內外機組經驗數據總結和計算，給出當電站建造地點不同  和凝汽冷卻方式不同時，核電機組額定功率估算值范圍。
        關鍵詞：核電機組；CPRl000；額定功率；估算值
        Abstract：On the assumption that rated thermal power Ofnuclear steam supply system keepsconstant(2905MW)，the rated power range Of CPR l000 nuclear power units are estimated when theconstruction sites Of plant and the modes Of the circulating cooling water system are varied，according tOthe calculation and summary of the experiential data of the actual nuclear power plants．
        Keywords：Nuclear power umt；CPR l000； Rated power； Estimated value
        CPRl000足中廣核集團在引進法國百萬千瓦機組的基礎上，不斷改進而形成的大型商用壓水堆  “二代加改進”的核電機型，其參考電站大亞灣與嶺澳一期機組安全運行指標已經達到國際先進水平。
        根據國家核電發展規劃，到2020年我國核電  投產機組裝機容量將達4000萬kW，日前一批核電項目的前期工作正在全面推進。由于地域條件不同，機組的冷卻供水方式有直流冷卻和二次循環冷  卻之分，采用CPRl000技術項目的機組功率也會各有不同，而額定功率值的選取對項目的單位千瓦  造價和設備訂貨技術規范的影響很大，于是項目評審過程中額定功率值常常成為爭論熱點。
        本文在假設核蒸汽供應系統(NSSS：Nuclear  Steam Supply System)額定熱功率不變的條件下，通過國內外機組經驗數據的總結和計算，給出不同廠址水溫條件下，直流供水／二次循環、半速機／全速機的機組額定功率估算值范圍，供CPRl000項目的可行性研究報告、設備技術規范書和項目技術經濟指標的評審做參考。

1  核電機組的額定功率

        核電機組額定功率的定義不同于火電機組，尤其在早期引進核電機組時，該定義常常被作為需要澄清的主要問題之一。隨著國家多個核電機組引進與建設完成，核電機組額定功率的定義已經基本趨于一致。核電機組的額定功率足汽輪機機組的最大連續出力(TMCR)，也就是在額定主蒸汽參數和考慮午平均水溫等因素確定的背壓(設計背壓)以及補給水率為0的情況下，制造廠能保證在壽命期內安全連續地在額定功率因子、額定氫壓(氫冷發電機)下發電機端的功率。而常規火電機組額定功率通常指在額定的主蒸汽及再熱蒸汽參數、背壓11．8kPa絕對壓力、補給水率3％以及回熱系統正常投入等條件下發電機端輸出的功率［1］。

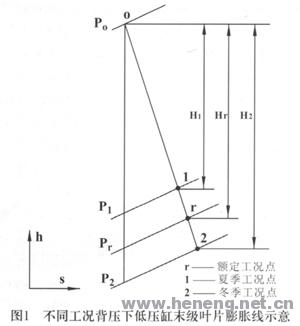

        核電機組夏季工況時，冷卻水溫大于年平均水溫，凝汽器運行背壓高于設計背壓，機組出力不能達到額定功率。核電機組冬季工況時，冷卻水溫低，凝汽器運行背壓低于設計背壓，機組出力大于額定功率。但在北方寒冷地域，需要考察凝汽器運行是否低于極限背壓，汽輪機出力可能不但沒有增加，反而下降。隨季節冷卻水溫的變化，機組“微增出力”的變化主要由于汽輪機末級有效焓降和余速損失的變化引起，額定工況和夏、冬季工況不同背壓下低壓缸末級葉片膨脹線示意見圖1。Pr,P1,P2和Hr,H1,H2分別是額定工況、夏季工況、冬季工況的凝汽器壓力與末級葉片有效焓降［2］。同樣，地域不同的核電項目，假定選用同一個汽輪機，則額定工況點通常會因設計水溫降低而設計背壓降低，汽機額定出力增加；反之，隨設計水溫升高而設計背壓升高，汽機額定出力減少。

2 核電機組額定功率估算假設

       普通壓水堆核電機組系統分為3個回路。核電  機組電功率由二回路的汽輪發電機端輸出，而額定功率的大小也與一回路提供的“熱源”參數、三回路提供的“冷源“參數相關。
        CPRl000核電機組額定功率估算的一回  路“熱源”參數的假設條件足NSSS額定熱功率  為2905MW。CPRl000方案核島部分在引進的Framatome M 310堆型技術基礎上，進行了若干項重要技術改進，但NSSS額定熱功率不會因項目建造地點變化和水文氣象條件不同而發生明顯的改變。也就是不同的CPRl000核電工程核島蒸汽發生器一回路側出口和二回路側進口的額定工況參數基本保持不變；但項目建造地點的變化和水文氣象環境不同時，卻會影響汽輪機選型和凝汽冷卻方式的選擇以及設計參數的確定，這些都會直接影響核電機組額定功率的估算值。
        核島NSSS額定熱功率和二回路主蒸汽額定參數一定的條件下，核電汽輪機機組額定出力主要由  汽輪機主機、本體熱力系統和凝汽器設計背壓等因素決定。每個汽輪機廠家都有自己汽輪機設計技術  傳統與型號系列，技術水平有所不同，因此對核電機組額定功率估算值是個范圍，上限代表先進水平，下限代表機組平均水平。還有，額定功率估算還考慮了“半速機”和“全速機”的區別。
        核電廠廠址條件不同，三回路的“冷源”參數截然不同，對CPRl000機組額定功率的大小影響顯著。直流供水方式，冷卻水年平均進口水溫為該供水方式設計水溫；二次循環供水方式，冷卻塔出水年平均溫度為該供水方式設計水溫，受當?shù)丨h(huán)境空氣干球溫度和相對濕度影響很大，在機組額定功率估算時，選擇當?shù)乩鋮s塔補給水年平均水溫作為估算輸入更為直觀方便。

3  CPRl000核電機組額定功率估算

        CPRl000核電機組額定功率的估算，主要通過國內外機組經驗數據和簡單計算，假設NSSS額定熱功率不變的條件下，電站廠址條件不同，采用冷卻方式不同，給出半速機／全速機機組額定功率范圍。半速機的直流供水方式經驗數據參考了廣東嶺澳二期和遼寧紅沿河在建工程多家投標廠家技術文件；而對于二次循環冷卻塔冷卻方式，我國還缺少核電站的經驗數據，額定功率的估算主要參考火電機組經驗數據。由于計算依據是合理的匹配，不一定是最佳匹配，和詳細的計算相比，可能有1％的偏差。

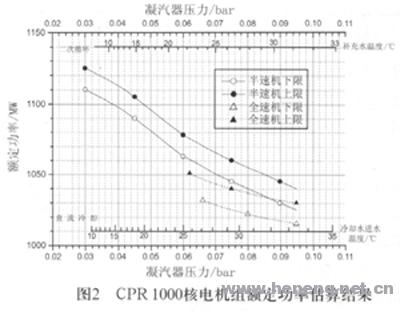

       圖2給出了CPRl000核電機組額定功率直觀的查找圖。橫坐標由當?shù)仄骄疁嘏c背壓有對應關系的雙坐標線組成，下面的雙橫坐標表示直流供水冷卻，上面的雙橫坐標表示二次循環供水冷卻，縱坐標表示機組的額定出力。核電汽輪機機組額定功率主要由凝汽器設計壓力決定，不管直流供水方式，還是二次循環供水方式，直接影響的是凝汽器設計壓力，而對凝汽器壓力與機組出力之間的關系影響不大。相同廠址的平均水溫條件下，直流供水的凝汽器設計背壓低于二次循環供水的凝汽器設計背壓，相應的直流供水機組額定功率高于二次循環供水機組，而先進機組功率上限水平與平均水平差約15MW。圖2的方便之處在于，根據具體廠址的年平均水溫，查出包括直流供水方式和二次循環冷卻方式的汽輪機凝汽器設計背壓，找到對應機組額定功率范圍，為工程設計人員提供參考。
        早期核電機組容量較小，多采用全速機組，百萬千瓦以上核電機組多采用半轉速機組。而目前全速機組額定功率的先進水平已經大于大亞灣和嶺澳一期核電機組的水平，其末級葉片的長度在1．2m左右。

4 工程應用

        目前在建的CPRl000核電項目皆屬于半速機濱海電廠，機組凝汽冷卻方式也都采用直流供水方式。以新建的CPRl000寧德核電一期項目為例，工程采用半速機和直流供水方式，冷卻進水年平均水溫為21℃，由圖2可以查出，設計背壓參考值為0．05bar，額定功率范圍l 081～l 096MW。寧德汽輪機供應商提供TMCR工況，設計背壓0．051bar，額定功率為1 089MW，機組額定功率接近上限水平。
        隨著核電行業迅速發展，核電建設一定會從沿海走向內陸，建設CPRl000內陸核電廠是必然趨勢。根據核電機組的特點與環境要求，內陸核電廠普遍采用二次循環供水冷卻塔冷卻方式。這里以正在籌建的廣東西江內陸核電項目為例，項目方案包括采用CPRl000半速機二次循環冷卻塔冷卻方案，該地區冷卻塔補給水年平均水溫為22．3℃，由圖2可以查出，設計背壓參考值為0．062bar，額定功率參考范圍為l 061一l 076MW。當進行詳細計算時，根據廣東西江廠址氣象資料提供的月平均干球溫度、相對濕度和大氣壓力，假設采用嶺澳二期相同型號汽輪機，一機兩塔冷卻方式、單個冷卻塔冷卻面積12000M２和冷卻水循環倍率取70，計算出二次循環水冷卻塔出水年平均水溫為27℃。優化后的凝汽器設計壓力在0．063bar，額定功率約為1071MW，接近機組額定功率估算的上限。

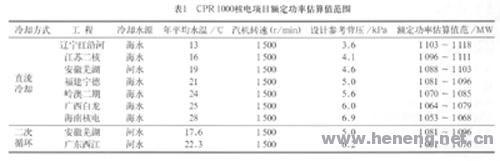

        由上面兩個具體工程示例，說明本文給出的CPRl000機組額定功率的估算范圍合理，而且由于目前CPRl000項目多采用的足先進水平汽輪機機組，因此，機組額定功率接近估算的上限水平。表1給出了目前全國范圍內CPRl000典型核電項目機組額定功率的估算值范圍。

5 結束語

        (1)針對中廣核集團發展百萬千瓦級壓水堆CPRl000核電機組，  在假設NSSS熱功率2905MW的條件下，根據目前核電和火電的經驗數據總結和計算，給出了半速機／全速機采用直流供水方式時冷卻水進水年平均水溫與額定功率的估算范圍和采用二次循環供水方式時冷卻塔補給水年平均水溫與額定功率的估算范圍的關系曲線。

        (2)利用福建寧德一期工程直流供水機組和內陸核電廠廣東西江工程二次循環供水機組為工程實例，說明了額定功率估算范圍的合理性，并給出了目前全國范圍內CPRl000典型核電項目機組額定功率估算范圍列表，供核電項目評審和工程設計參考。

參考文獻

        [1]中華人民共和國電力工業部．進口大容量火力發電設備技術談判指南，1996．北京
